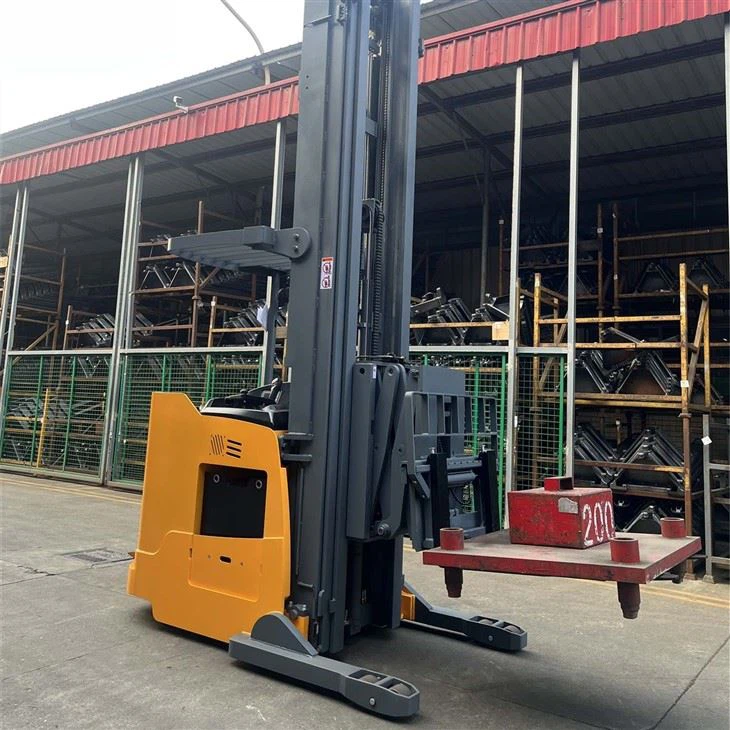

1,6 ton lastbil med dubbla saxar

Modell

CQDH20C

Körläge

Elektrisk

Körläge

Stå körning

Nominell belastning

Q(kg)

1600

Lastcentrumavstånd

c(mm)

600

Främre överhäng

X(mm)

63

Hjulbas

Y(mm)

1720

Hjul (gummi, hög elasticitet, pneumatiskt däck,

polyuretanhjul)

polyuretan

Hjulmått fram

mm

343x140+160x60x2

Hjuldimension, bak

mm

125x82x4

Hjulnummer, fram/bak

1x+2/4

Slitbana, fram

b₁₀(mm)

679

Lutning av mast/gaffel framåt/bakåt

Grad

2/5

Masthöjd, sänkt

h₁(mm)

4285

Fri lyfthöjd

h₂(mm)

3250

Lyfthöjd

h₃(mm)

10500

Max. masthöjd, förlängd

h₄(mm)

11500

Total längd

l₁(mm)

2897

Längd till gaffelsidan

l₂(mm)

1827

Längd mot gränsöverskridande ben

l₇(mm)

2286

Lastbilskarossens bredd

b₂(mm)

1070

Gaffeldimension

s/e/l(mm)

40ｘ100ｘ1070

Nå avstånd

l₄(mm)

1085

Axelavstånd markfrigång

m₂(mm)

50

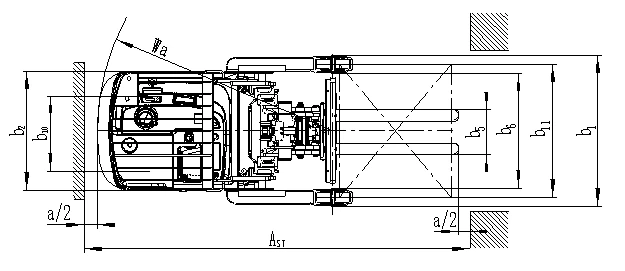

Gångbredd, för pallar 1000x1200 tvärgående

A_st(mm)

3230

Gångbredd, för pallar 800x1200 på längden

A_st(mm)

3302

Svängradie

W_a(mm)

2005

Körhastighet, lastat/olastat

Km/h

10.5/11

Lyfthastighet, lastat/olastat

m/s

0.29/0.29

Sänkhastighet, lastad/olastad

m/s

0.45/0.45

Max. lutning, lastad/olastad

%

10/15

Åkbroms

Elektromagnetisk broms

Drivmotoreffekt

kW

7(AC)

Lyft motorkraften

kW

14(AC)

Batterispänning/märkkapacitet

V/Ah

36/700

Batterimått (LxBxH)

mm

978x537x765

Batterivikt

Kg

1200

Ljudnivå vid operatörens öra enligt DIN12053

dB(A)

75

Höjd på skyddstaket

h₆(mm)

2362

Avståndet mellan gaffelytan till gränsöverskridande benytan när gaffeln dras tillbaka

X₁(mm)

178

Bredd på gränsöverskridande ben/slitbana, bak

b₁₁(mm)

1196

Inre bredd på sträckben

b₆(mm)

1040

Ytterbredd på sträckben

b₁(mm)

1352

Gaffel justerbar bredd

b₅(mm)

200-680
